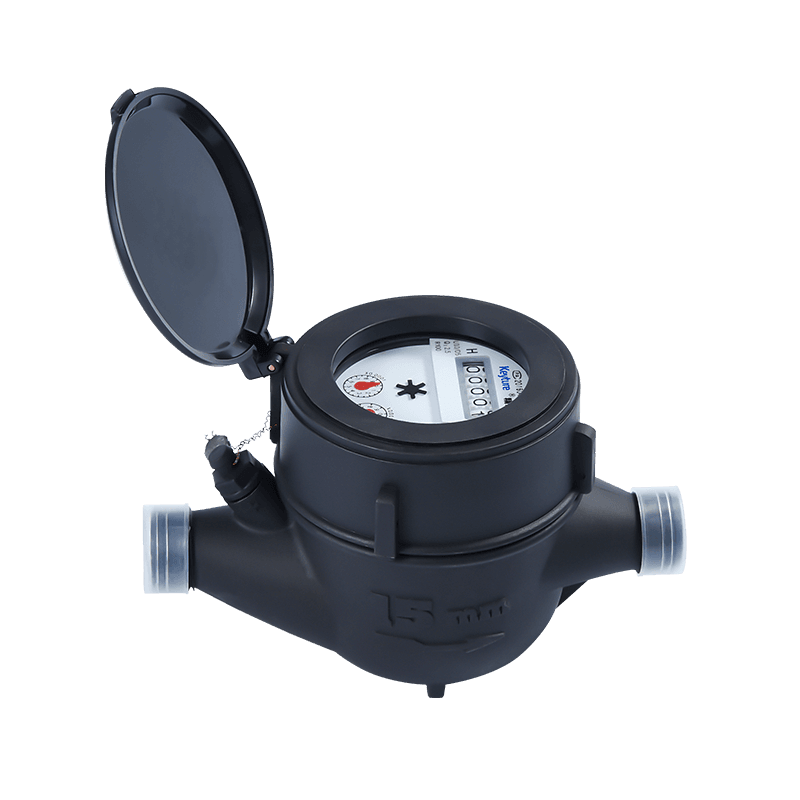

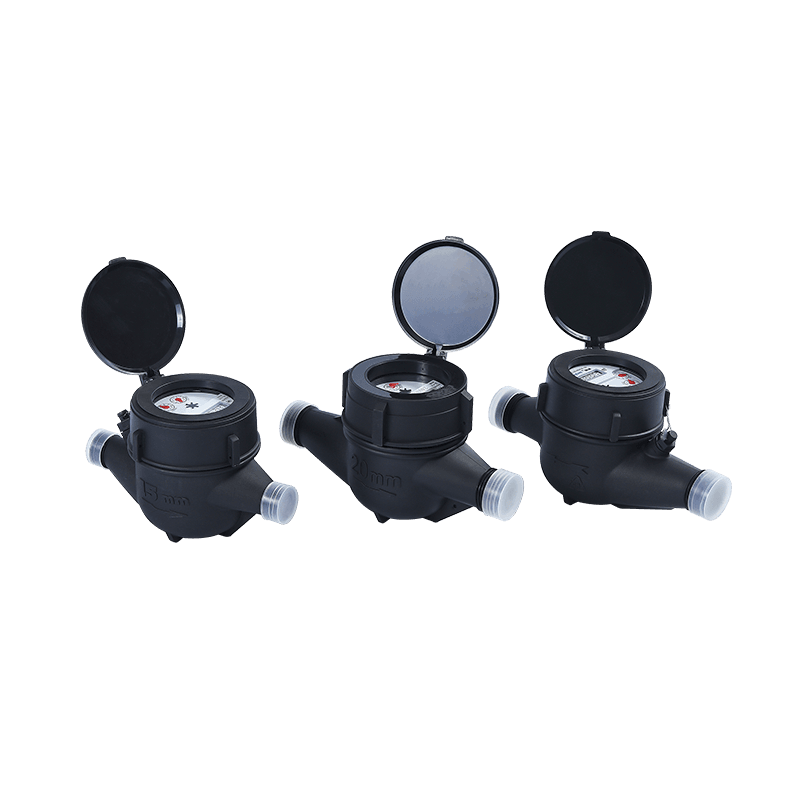

Cineál fliuch Roth Vane Plaisteach Méadar Uisce Fuar Plaisteach Plaisteach

Uimhir shamhail

LXSG-15

LXSG-20

LXSG-25

LXSG-32

LXSG-40

Trastomhas ainmniúil (DN) [mm]

15

20

25

32

40

Cóimheas Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

Ráta sreafa ró -ualaigh (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

Ráta Sreafa Buan (Q3) [M³/H]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

16

16

16

25

25

25

Ráta sreafa idirthréimhseach (Q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1008

0.063

0.2

0.16

0.1

0.32

0.256

0.16

Ráta sreafa íosta (Q1) [m³/h]

0.03125

0.025

0.015625

0.05

0.04

0.025

0.07875

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

Aicme cruinnis

2

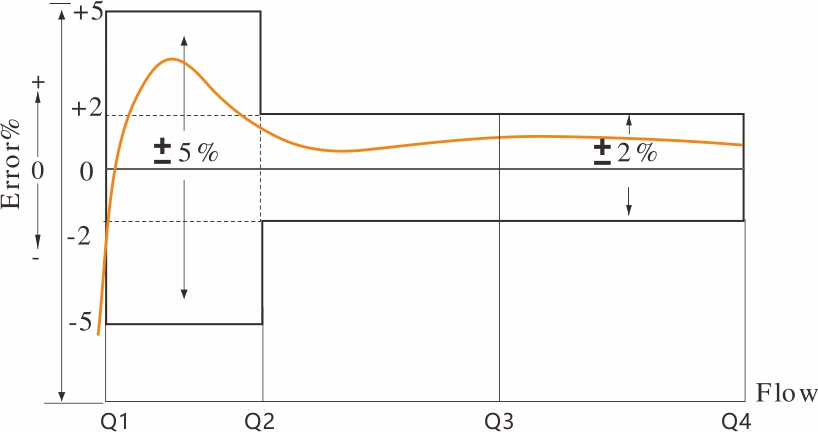

An earráid uasta incheadaithe don íochtarach

Crios Ráta Sreafa (MPEι)

± 5%

An earráid uasta incheadaithe don uachtair

Crios Ráta Sreafa (MPEμ)

± 2% d'uisce a bhfuil teocht ≤30 ℃ aige ℃
± 3% le haghaidh uisce a bhfuil teocht ＞ 30 ℃

Aicme teochta

T30, T50

Ranganna brú uisce

Léarscáil 16

Ranganna brú caillteanas

△ p63

Ag léiriú raon [m³]

99 999

Réiteach an
Ag léiriú feiste [m³]

0.00005

Ranganna íogaireachta próifíle sreafa

U10 D5

Teorainn treoshuímh

Horizontal333333
